Thông thường, có những nguồn điện có điện áp cố định và chúng tôi sử dụng IC điều chỉnh điện áp cố định trong mạch của chúng nhưng có những lúc cần nguồn điện thay đổi hoặc có thể điều chỉnh hoặc bạn muốn tận dụng nhiều hơn từ một nguồn điện duy nhất thì đây là mạch lý tưởng cho việc đó. Trong mạch này, chúng ta sẽ tạo ra Nguồn điện thay đổi hoặc có thể điều chỉnh 24 Volt LM317 5A.
LM317 là IC điều chỉnh điện áp dương có thể điều chỉnh hoàn toàn. Nó cung cấp đầu ra từ 1,25V đến 37V và có khả năng cung cấp dòng điện đầu ra 1,5A. IC này rất tiện lợi và chỉ sử dụng hai điện trở ngoài để đặt giá trị điện áp đầu ra mong muốn. Nó đi kèm với nhiều tính năng tích hợp như bảo vệ quá tải nhiệt và ngắn mạch và bù trừ vùng an toàn. Do đó, nó lý tưởng để sử dụng làm nguồn điện được điều chỉnh điện áp cố định và thay đổi cho các mục đích khác nhau trong điện tử. IC này có trong gói bóng bán dẫn TO 220, có giá thành rất thấp và dễ dàng có sẵn trực tuyến và trên thị trường.
Linh kiện phần cứng
Các thành phần sau đây là cần thiết để tạo nên Mạch nguồn có thể điều chỉnh 24V

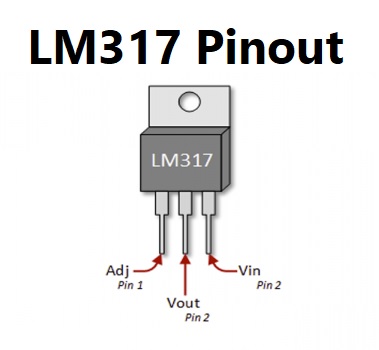

Sơ đồ chân LM317T
Để biết mô tả chi tiết về chân cắm, các tính năng kích thước và thông số kỹ thuật, hãy tải xuống bảng dữ liệu của LM317T
Mạch cung cấp điện có thể điều chỉnh 24V
Giải thích làm việc
Nhược điểm duy nhất của IC này là nó cung cấp dòng điện thấp nên chúng ta phải thêm một bóng bán dẫn để tăng dòng điện đầu ra từ 1,5A lên 5A. Nguồn cung cấp AC 230V được truyền qua một máy biến áp hạ áp cung cấp tín hiệu AC 24V. Tín hiệu này hiện được gửi đến một bộ chỉnh lưu cầu 10 Ampe và 50 PIV và một tụ điện làm mịn chuyển đổi tín hiệu AC này thành DC. Bây giờ tín hiệu này được đưa vào IC ổn áp vào chân đầu vào của nó. Chân điều chỉnh được kết nối với một biến trở để đặt điện áp đầu ra mong muốn. Đầu ra từ IC này được gửi đến bóng bán dẫn để khuếch đại dòng điện. Nó được truyền qua nhiều tụ điện hơn để loại bỏ bất kỳ tiếng ồn còn sót lại nào.
Bạn sẽ nhận được đầu ra thay đổi từ 1,2V đến 24V với dòng điện 5A. Bộ tản nhiệt là cần thiết trong mạch này với IC và bóng bán dẫn vì chúng có thể nóng trong quá trình hoạt động.
