Bộ tách kênh, còn được gọi là Demux hoặc bộ chọn dữ liệu, hoạt động như một mạch kỹ thuật số nhận một tín hiệu đầu vào duy nhất và kết nối logic tín hiệu đó với một đường ra cụ thể trong số nhiều đường ra do tín hiệu điều khiển quyết định. Vai trò cơ bản của nó trái ngược với vai trò của bộ ghép kênh, vì bộ ghép kênh chọn một tín hiệu từ nhiều đầu vào và kết nối logic tín hiệu đó với một đầu ra duy nhất.

Bộ tách kênh 1-2

Trong 1-to-2 Demux, một đầu vào được gắn nhãn I 0 và một tín hiệu chọn được gắn nhãn S 0 được cung cấp. Bộ tách kênh 1 x 2 này tạo ra hai đầu ra, cụ thể là Z 1 và Z 2. Khi S 0 ở mức thấp, Z 0 được gán các giá trị của I 0 trong khi Z 1 được giữ ở mức thấp. Khi S 0 ở mức cao, Z 1 được gán các giá trị của I 0 trong khi Z 0 được giữ ở mức thấp. Bảng chân lý sau đây tóm tắt các trạng thái logic của 1-to-2 Demux:

Bảng chân lý của 1-to-2 Demux

Sơ đồ mạch và ký hiệu của 1-to-2 Demux

Bộ tách kênh 1 đến 4

Bộ tách kênh 1 x 4 bao gồm bốn đầu ra được chỉ định là Z 0 , Z 1 , Z 2 và Z 3 , hai đường lựa chọn được chỉ định là S 0 và S 1 và một đầu vào đơn lẻ được gọi là I 0. Sự kết hợp giữa đầu vào và đầu ra được thiết lập theo sự kết hợp cụ thể của các đường lựa chọn S 0 và S 1. Dưới đây là sơ đồ mạch và bảng chân lý cho bộ tách kênh 1 x 4.

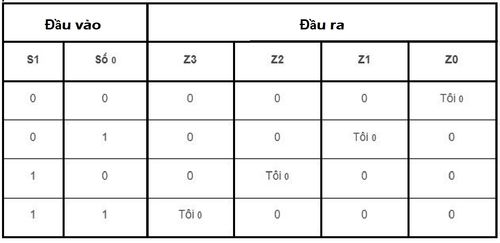

Bảng chân lý của Demux 1-đến-4

Sơ đồ mạch và ký hiệu của 1-to-4 Demux

Bộ tách kênh 1 đến 8

Bộ tách kênh 1 đến 8 có tám đầu ra được xác định là Z0 đến Z7, ba đường lựa chọn được ký hiệu là S0, S1 và S2 và một đầu vào duy nhất được gọi là I0. Đường dẫn tín hiệu đầu vào đến một trong các đầu ra được xác định bởi sự kết hợp cụ thể của các đầu vào có tại các đường lựa chọn S0, S1 và S2.

Theo truyền thống, Bộ tách kênh 1-đến-8 có thể được xây dựng bằng cách sử dụng cổng NOT và cổng AND. Tuy nhiên, để giới thiệu cách xây dựng bộ tách kênh bậc cao hơn bằng cách sử dụng bộ tách kênh bậc thấp hơn, một minh họa về bộ tách kênh 1-đến-8 sử dụng hai bộ tách kênh 1-đến-4 và một bộ tách kênh 1-đến-2 được trình bày bên dưới.

Sơ đồ mạch và ký hiệu của bộ tách kênh 1-8

Sử dụng hai bộ tách kênh 1 x 4 và một bộ tách kênh 1 x 2 cho phép xây dựng các bộ tách kênh 1 x 8 bậc cao hơn. Hai đường lựa chọn, S0 và S1, được kết nối với hai bộ tách kênh 1 x 4, trong khi một đường lựa chọn được liên kết với bộ tách kênh 1 x 2.

Để đạt được 8 đầu ra dữ liệu, chúng tôi sử dụng hai bộ tách kênh 1 x 4. Ngoài ra, bộ tách kênh 1 x 2 tạo ra hai đầu ra. Do đó, các đầu ra từ bộ tách kênh 1 x 2 phải đóng vai trò là đầu vào cho bộ tách kênh 1 x 4 để tạo ra đầu ra cuối cùng.

Ứng dụng tách kênh

Bộ tách kênh được ứng dụng trong nhiều mục đích kỹ thuật số khác nhau như giải mã địa chỉ bộ nhớ, hệ thống truyền thông và xử lý tín hiệu kỹ thuật số. Tính linh hoạt của chúng mở rộng đến việc phân phối một tín hiệu đầu vào đơn lẻ đến nhiều đầu ra hoặc liên kết nhiều thiết bị với một đường đầu ra đơn lẻ.

‍
