Giới thiệu

Bạn có thấy chán ngán khi các thiết bị âm thanh của mình tạo ra âm thanh thiếu sức sống và méo tiếng không? Hãy tạm biệt chất lượng âm thanh tầm thường và chào đón âm nhạc trong trẻo với Bộ khuếch đại loa Class-D cho Đầu vào tương tự khác biệt!

Bộ khuếch đại Class D là công nghệ tiên tiến trong thế giới bộ khuếch đại sử dụng các thiết bị nguồn được điều khiển như công tắc, đảm bảo tản nhiệt tối thiểu và hiệu suất cao. IC BD5460 là IC khuếch đại Class D hiệu suất cao tạo ra công suất đầu ra 2 watt ở mức 3,7V, hoàn hảo để sử dụng trong các thiết bị âm thanh cầm tay mini.

Trong blog này, chúng ta sẽ đi sâu vào thế giới hấp dẫn của bộ khuếch đại Class D và tìm hiểu cách chúng tạo ra âm thanh chất lượng cao. Chúng ta cũng sẽ xem xét kỹ hơn IC BD5460. Vì vậy, hãy sẵn sàng nâng cao trải nghiệm âm thanh của bạn lên tầm cao mới với Bộ khuếch đại loa Class-D cho Đầu vào tương tự vi sai!

Phần cứng cần thiết

Bạn sẽ cần phần cứng sau cho Bộ khuếch đại loa Class-D.

IC BD5460

IC BD5460 là một ví dụ về IC khuếch đại Class D không yêu cầu bộ lọc LC choke ngoài. Điều này làm cho nó phù hợp với các thiết bị âm thanh cầm tay mini như điện thoại di động, iPod, iPad và radio FM. Nó có công suất đầu ra là 2 watt ở mức 3,7V và phạm vi công suất đầu vào từ 2,5 V đến 6,5 V DC. Ngoài ra, IC có các lợi ích tích hợp như chức năng chờ, bảo vệ ngắn mạch, tắt nhiệt và chức năng khóa điện áp thấp.

Nguyên lý hoạt động

Mạch khuếch đại Class D bao gồm một bộ so sánh dựa trên opamp có đầu vào là tín hiệu âm thanh cần khuếch đại và một mẫu tín hiệu sóng tam giác tần số cao. Opamp so sánh hai tín hiệu này và tạo ra đầu ra tỷ lệ với tín hiệu nhạc gốc nhưng ở dạng PWM. Các tầng MOSFET công suất hoặc BJT sau đó khuếch đại PWM để tạo ra âm thanh rõ ràng mà không gây ra nhiều nhiệt.

Thiết kế mạch

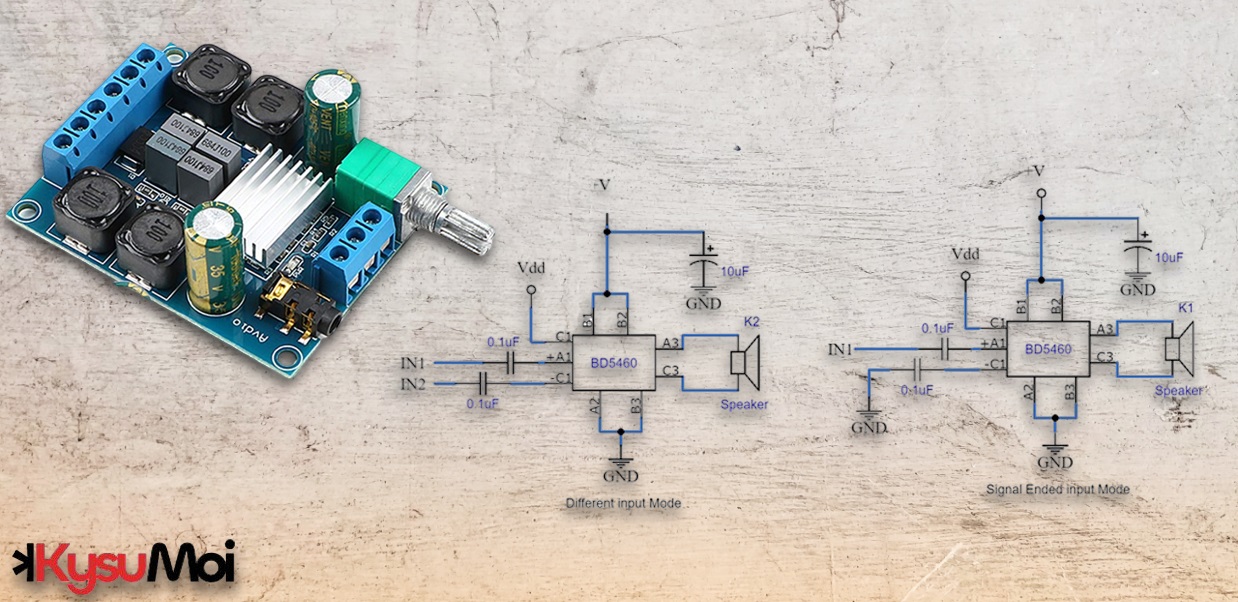

Thiết kế bên trái là bộ khuếch đại dựa trên đầu vào vi sai, trong khi bên phải đại diện cho cấu trúc một đầu. Tất cả tụ điện 0,1uF đều đóng vai trò là bộ lọc tách ghép đầu vào.

Lời cuối cùng

Tóm lại, Bộ khuếch đại Class-D là một bước ngoặt cho thiết bị âm thanh của bạn. Thiết kế độc đáo và các tính năng tiên tiến của nó khiến nó trở thành lựa chọn ưa thích cho các thiết bị âm thanh cầm tay mini. IC BD5460 là một ví dụ điển hình của IC Bộ khuếch đại Class-D mang lại âm thanh trong trẻo trong khi vẫn giữ mức sử dụng điện năng ở mức tối thiểu.

‍
